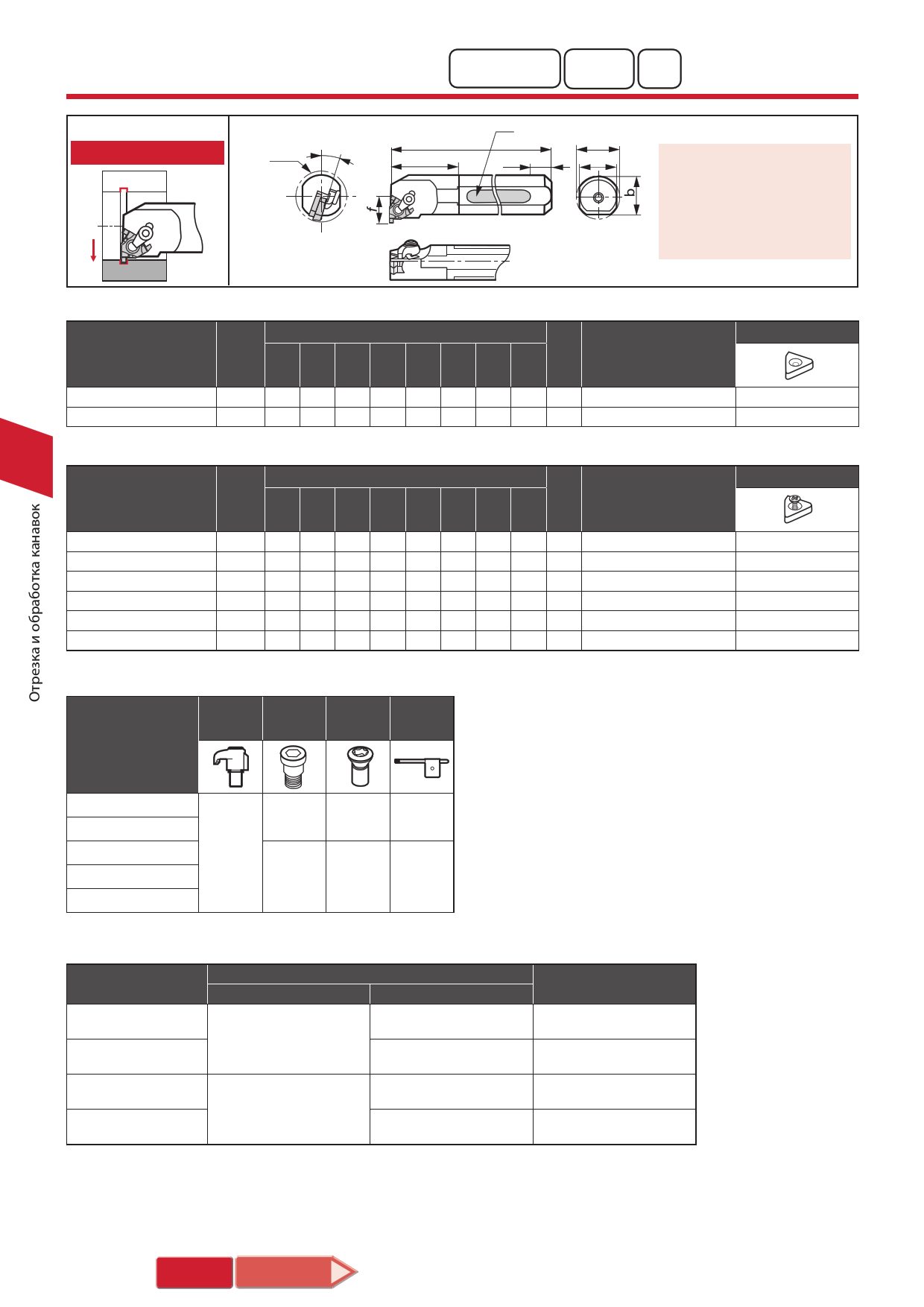

TUNGALOY - Инструмент для обработки канавок и отрезки - 2014
для размещения заказа - tungaloy@tungaloy-tools.ru
Внутренняя обработка
CN / GTGN
Ширина
1~2.25 mm
Макс. глубина
паза
3
) 1.8 mm вершины
Внутренняя обработка
CN R/L
+m
Усиление карбидом (for TCNR**)
31 +sg7
32 R3
O * При использовании GTGN
пластины необходимо
использовать эксклюзивную
шайбу представленную на
изображении ниже.
эксклюзивную шайбу нужно
заказывать отдельно.
Показано правое исполнение R
Tsuppari-Ichiban усиленный карбидом Крепление винтом, с зажимом сверху
Размеры (мм)
Кат. No.
Наличие
Мин.
диам.
расточки Ds f L1 L2 R3 h b
Dm
Пластины
TCNR0020R16DT
24 20 14 200 30 49 18 - 15° GTGN-16EL/IR
TCNR0025S16DT
29 25 16.5 250 38 64 23 - 15° GTGN-16EL/IR
Шайба *
G16EL/IR-DT
G16EL/IR-DT
6 Стальной хвостовик С зажимом сверху
Размеры (мм)
Кат. No.
Наличие
Мин.
диам.
расточки Ds f L1 L2 R3 h b
Dm
Пластины
Шайба *
CNR0020P16
24 20 14 170 30 - 18 19 15° GTGN-16EL/IR
G16EL/IR-S
CNL0020P16
24 20 14 170 30 - 18 19 15° GTGN-16ER/IL
G16ER/IL-S
CNR0025R16
29 25 16.5 200 38 - 23 24 15° GTGN-16EL/IR
G16EL/IR-S
CNL0025R16
29 25 16.5 200 38 - 23 24 15° GTGN-16ER/IL
G16ER/IL-S
CNR0032S16
37 32 20.1 250 48 - 30 31 15° GTGN-16EL/IR
G16EL/IR-S
CNL0032S16
37 32 20.1 250 48 - 30 31 15° GTGN-16ER/IL
G16ER/IL-S
: Складские позиции
Кат. No.
Зажимной Винт с Зажимной
набор шайбой винт
Ключ
TCNR/L0020R16DT
TCNR/L0025S16DT
DTS5-3.5
CSTB-
3.5ST
CNR/L0020P16
CSP16
CNR/L0025R16
--
CNR/L0032S16
T-15F
P-3.5
T-15F
Шайба
Кат. No.
G16ER/IL-DT
G16EL/IR-DT
G16ER/IL-S
G16EL/IR-S
Державка
Тип Внутренняя
Крепление винтом
С зажимом сверху
TCNL16DT
TCNR16DT
С зажимом сверху
CNL16
CNR16
Пластины
GTGN-16ER/IL
GTGN-16EL/IR
GTGN-16ER/IL
GTGN-16EL/IR
6 –88
Связанные
страницы
Детали
(14-1~)
