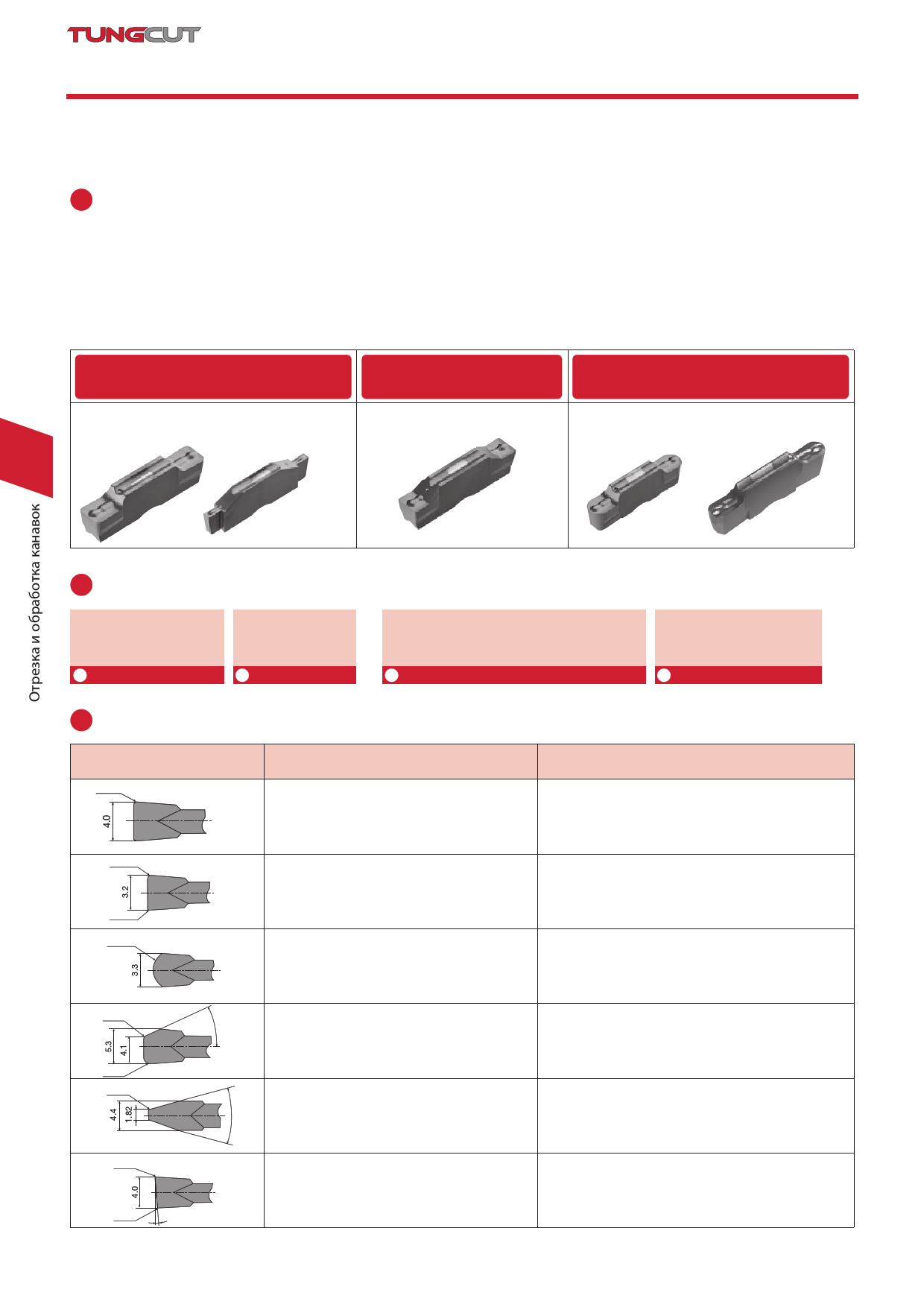

Руководство по заказам специальных пластин
Специально изготовленные пластины могут быть доступны
по запросу.
Допустимая спецификация
• Специализированные пластины изготавливаются из основных типов пластин
показанных ниже.
• Доступны сплавы AH725, GH130 и TH10.
За дополнительной информацией обращайтесь в компанию Тунгалой.
Наружная обработка канавок и Наружная обработка
точение
канавок и точение
Контурная обработка и
подрезка
DTE
(шлифованная)
DGE
(шлифованная)
6
DTI
(шлифованная)
DTR
(шлифованная)
DTIU
(шлифованная)
Система маркировки специальных пластин (пример)
DTE 320 - 000R-025L AH725
1 Основной тип пластины 2 Макс. ширина пластины
3 Дополнительные шифры
4 Сплав
Пример формы
Форма
R0.5
Примеры маркировки
DTE400-050 GH130
R0.25
DTE320-000R025L AH725
R0.0
R1.65
DTR330-165 TH10
Примечание
Основной тип: DTE
Специальный радиус закругления
Основной тип: DTE
Специальный радиус закругления,
ассиметричного типа
Основной тип: DTR
Пластина полностью скругленного типа
специальной ширины
R0.0
R1.2
R0.35
R0.0
R0.3
5°
25° Основной тип: DTE
DTE530-120R-25LA TH10 Канавка специальной формы,
ассиметричный тип
29°
DTE440-035-29A TH10
Основной тип: DTE
Канавка специальной формы
DTE400-030R-005RA TH10
Основной тип: DTE
Пластина правого направления со
специальным углом и радиусом закругления.
6 –94
