Оправки
C-EM-E

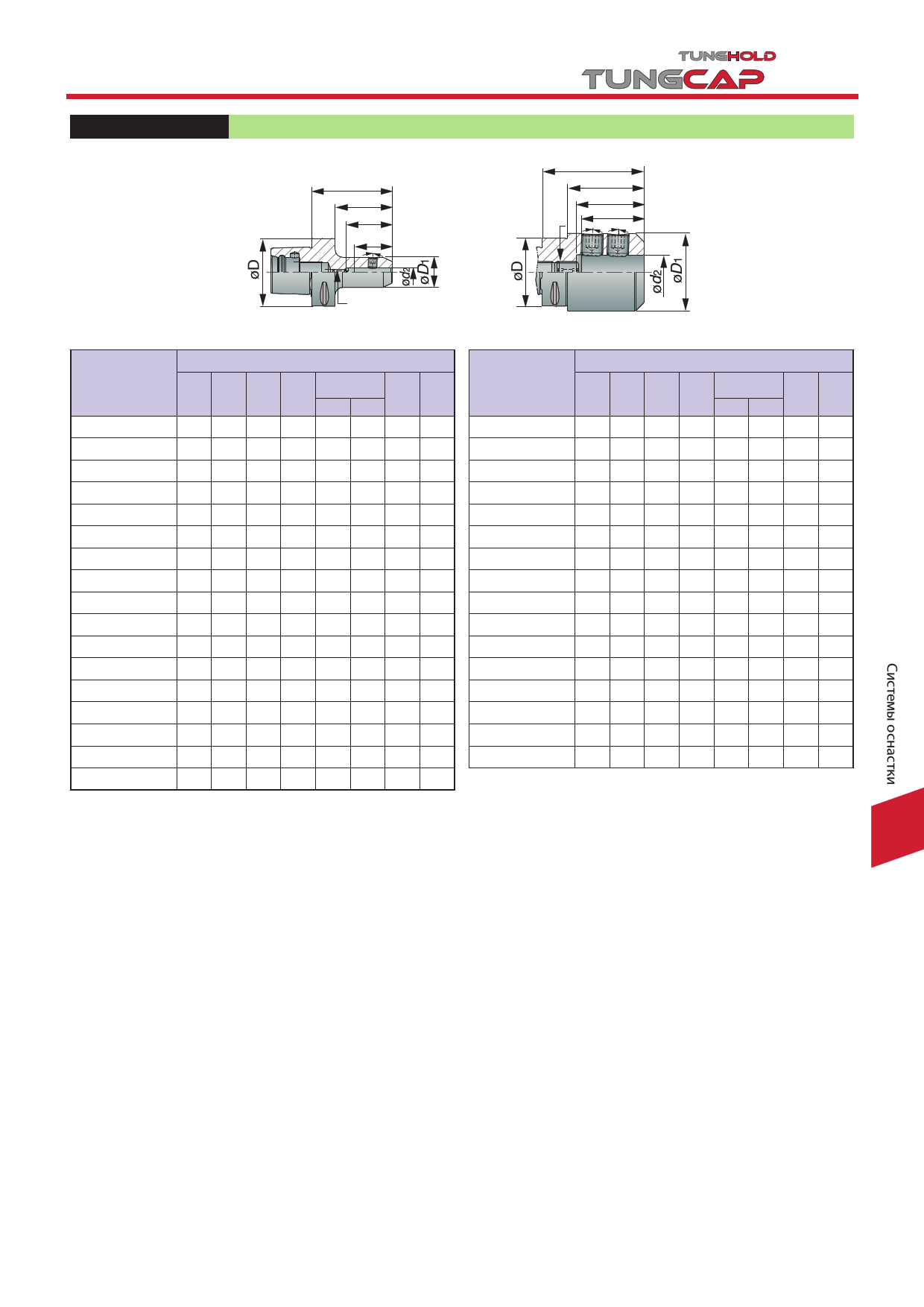

Сверлильная оправка (DIN1835 Форма Е сквозной паз)
L
/1
Lmax.
Lmin.
2°
L
/1
Lmax.
J Lmin.
2° 2°
J
d2 * 25
Кат. №
C4EM06X70E
C4EM08X70E
C4EM10X70E
C4EM12X75E
C4EM14X75E
C5EM06X70E
C5EM08X70E
C5EM10X70E
C5EM12X75E
C5EM14X75E
C5EM16X80E
C5EM18X80E
C5EM20X85E
C6EM6X75E
C6EM8X75E
C6EM10X75E
C6EM12X80E
Размеры (mm)
D d2 D1 L
L L1
Min. Max.
J
40 6 25 70 30 35 50 M5
40 8 28 70 35 43 50 M6
40 10 35 70 39 45 50 M8
40 12 42 75 44 49 55 M10
40 14 44 75 44 49 55 M10
50 6 25 70 30 35 50 M5
50 8 28 70 35 43 50 M6
50 10 35 70 39 45 50 M8
50 12 42 75 44 49 55 M10
50 14 44 75 44 49 55 M10
50 16 48 80 47 52 60 M12
50 18 50 80 47 52 60 M12
50 20 52 85 49 55 65 M16
63 6 25 75 30 36 53 M5
63 8 28 75 35 43 53 M6
63 10 35 75 39 46 53 M8
63 12 42 80 44 49 58 M10
Кат. №
C6EM14X80E
C6EM16X85E
C6EM18X85E
C6EM20X85E
C6EM25X90E
C6EM32X95E
C8EM06X65E
C8EM08X65E
C8EM10X65E
C8EM12X70E
C8EM14X70E
C8EM16X75E
C8EM18X75E
C8EM20X80E
C8EM25X90E
C8EM32X95E
Размеры (mm)
D d2 span id="f7" style="font-size:8px;vertical-align:baseline;color:#231f1f;">D1 L
L L1
Min. Max.
J
63 14 44 80 44 49 58 M10
63 16 48 85 47 52 63 M12
63 18 50 85 47 52 63 M12
63 20 52 85 49 55 63 M16
63 25 65 90 54 60 68 M20
63 32 72 95 58 63 73 M20
80 6 25 65 30 36 35 M5
80 8 28 65 35 43 35 M6
80 10 35 65 39 46 35 M8
80 12 42 70 44 49 40 M10
80 14 44 70 44 49 40 M10
80 16 48 75 47 52 45 M12
80 18 50 75 47 52 45 M12
80 20 52 80 49 57 50 M16
80 25 65 90 54 60 60 M20
80 32 72 95 58 64 65 M20
