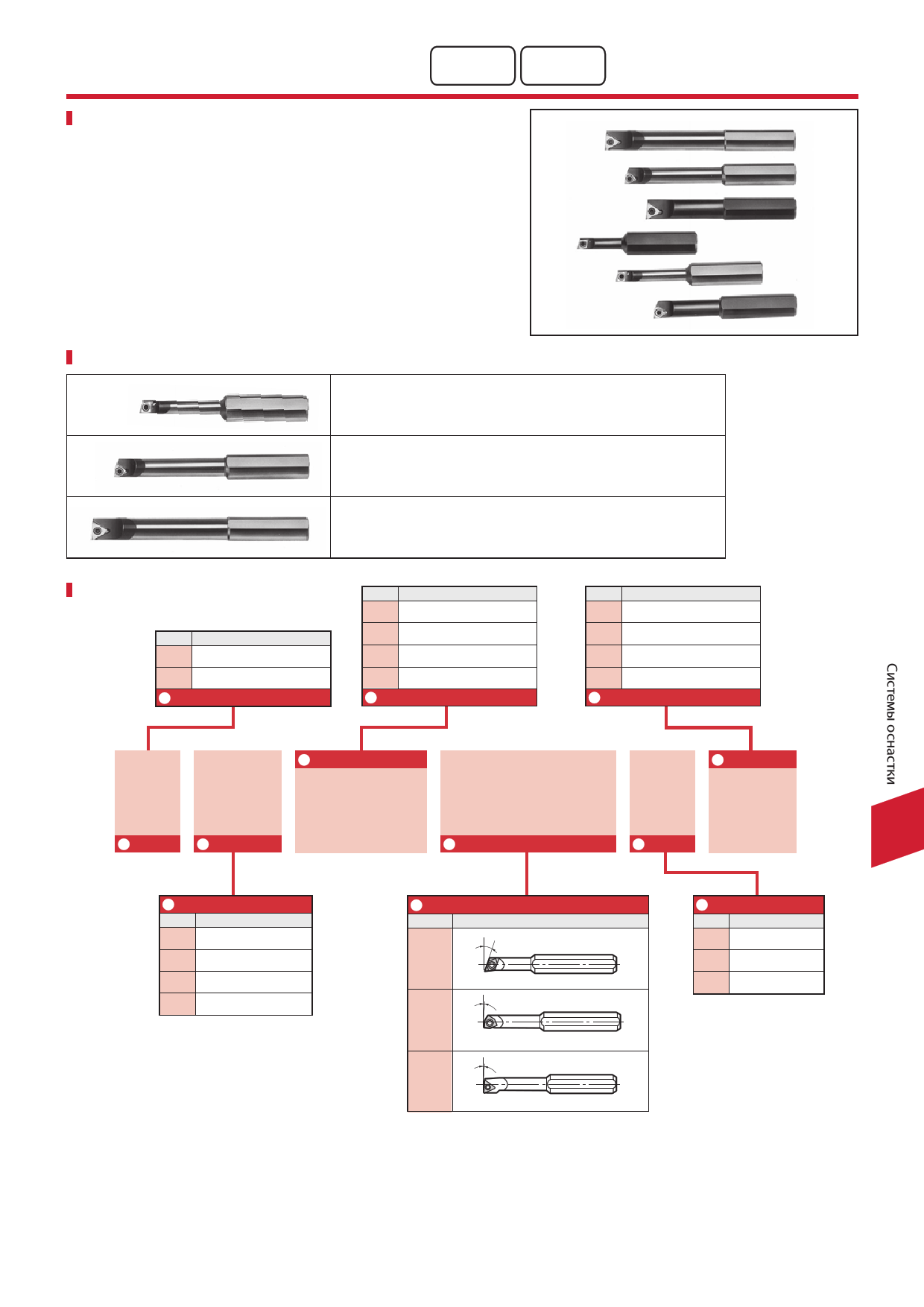

Стальной
хвостовик
Твердосплавный
хвостовик
Насадные расточные Мин.диам.отверстия Мин.диам.отверстия
инструменты 5.5mm 5.5mm
характеристики
• Индексируемые пластины для координатно-расточных инструментов
используемые на головках серийного выпуска.
• Минимальный диаметр отверстия 5.5мм
• Доступны в трех типах SEXP, SWUB и STUP.
Применения по типу
SEXP
SWUB
• Минимальный диаметр отверстия 5.5мм
• Используется ромбовидная пластина 750. Стабильная система
крепления пластины обеспечивает высокоточную расточку.
•Доступны в двух размерах диаметров 7 и 8 мм.
• Используется экономичная пластина треугольная .
STUP
•Доступны в пяти размерах минимальных диаметров
отверстий 10, 12, 14, 16 и 18 мм.
• Множество стандартных изделий позволяют использование в
широком спектре обрабатывающих операций.
Система маркировки насадных
расточных инструментов
Символ
Материал
S Сталь
C Твердосплав
1 Материал хвостовика
Символ Мин. диаметр отверстия Dm
055 5.5
07 7
08 8
10 10
3 Мин. диаметр отверстия
Символ
Тип пластины
04 EPGT0401
03 WBGT0301
08 TPGT0802
11 TPGT1102
6 Прим. пластина
36
S 08 055 SEXP R 04
12
45
2 Размер хвостовика
Символ Диам. хвостовика (mm)
08 8
10 10
12 12
16 16
4 Форма инструмента
Символ
Форма
SEXP
10°
SWUB
3°
STUP
5°
5 Головка картриджа
Символ Направление
R Правая
L Левая
N Нейтральная
12
