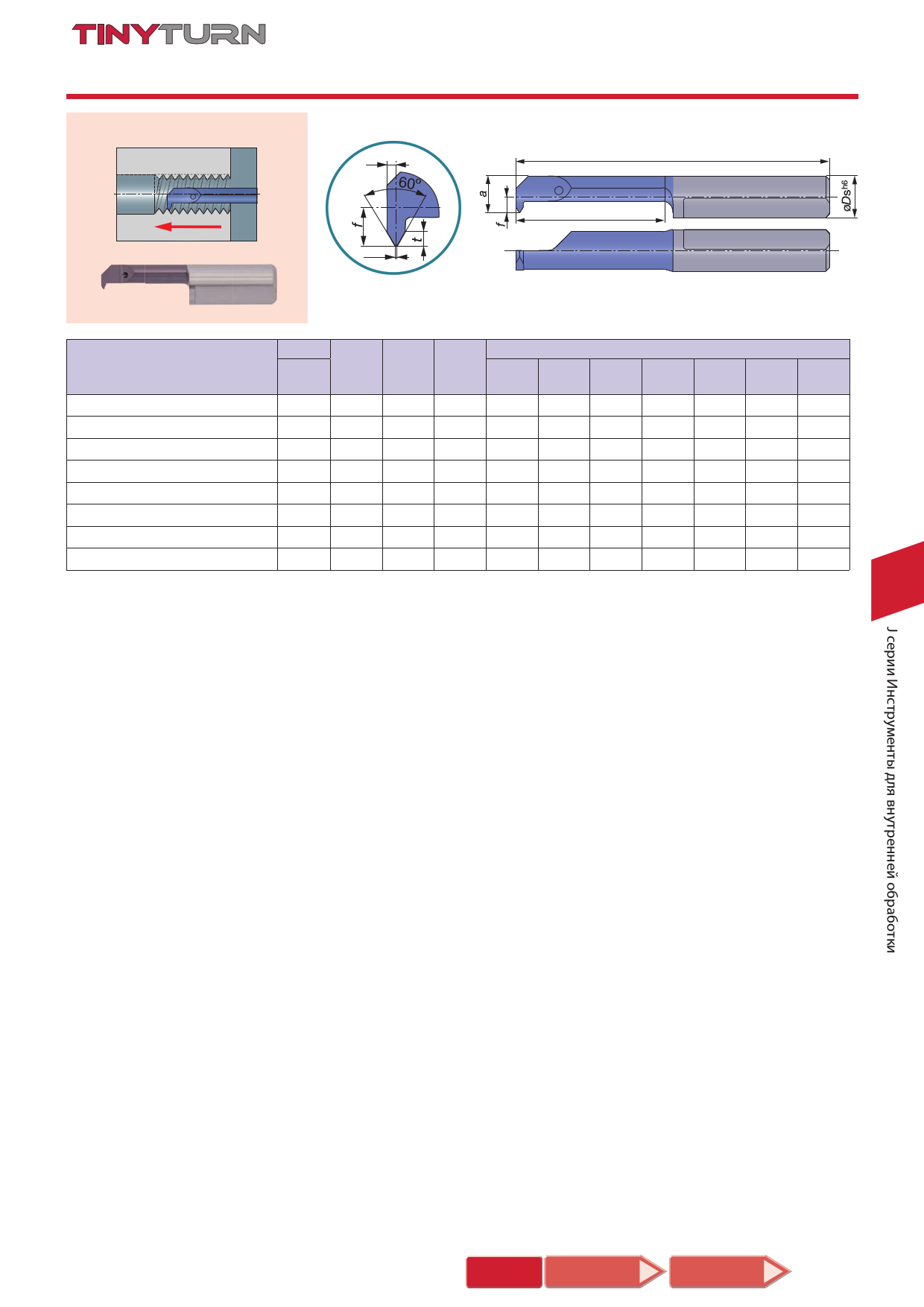

TUNGALOY - Инструменты для небольших токарных станков - 2014
JBI
для размещения заказа - tungaloy@tungaloy-tools.ru
Растачивание
Монолитные расточные оправки
Нарезание резьбы
(метрическая резьба)
Y
60
L1
L2
w2
Обзор кромки
Кат. №
JBIR04140050-D040
JBIR07140050-D050
JBIR07140075-D050
JBIR07140100-D048
JBIR07140100-D060
JBIR07140125-D060
JBIR07140150-D060
JBIR07140150-D070
Сплав
SH730
Шаг
(mm)
расдМтиоиачнмн..ой
Ширина
кромки
Dm
(mm)
W2
-
0
0.02
Ds
f
Размеры (мм)
Длина
a
L1
вылета
L2
t
Y
0.5 4 0.06 4 1.5 3.5 30 14 0.3 0.35
0.5 5 0.06 7 0.9 4.4 30 14 0.3 0.35
0.75 5 0.09 7 0.9 4.4 30 14 0.4 0.45
1 4.8 0.12 7 0.9 4.4 30 14 0.6 0.55
1 6 0.12 7 1.8 5.3 30 14 0.6 0.55
1.25 6 0.15 7 1.8 5.3 30 14 0.7 0.65
1.5 6 0.18 7 1.8 5.3 30 14 0.8 0.75
1.5 7 0.18 7 2.8 6.3 30 14 0.8 0.75
8
Связанные
страницы
Стандартные
условия резания
(8-35)
