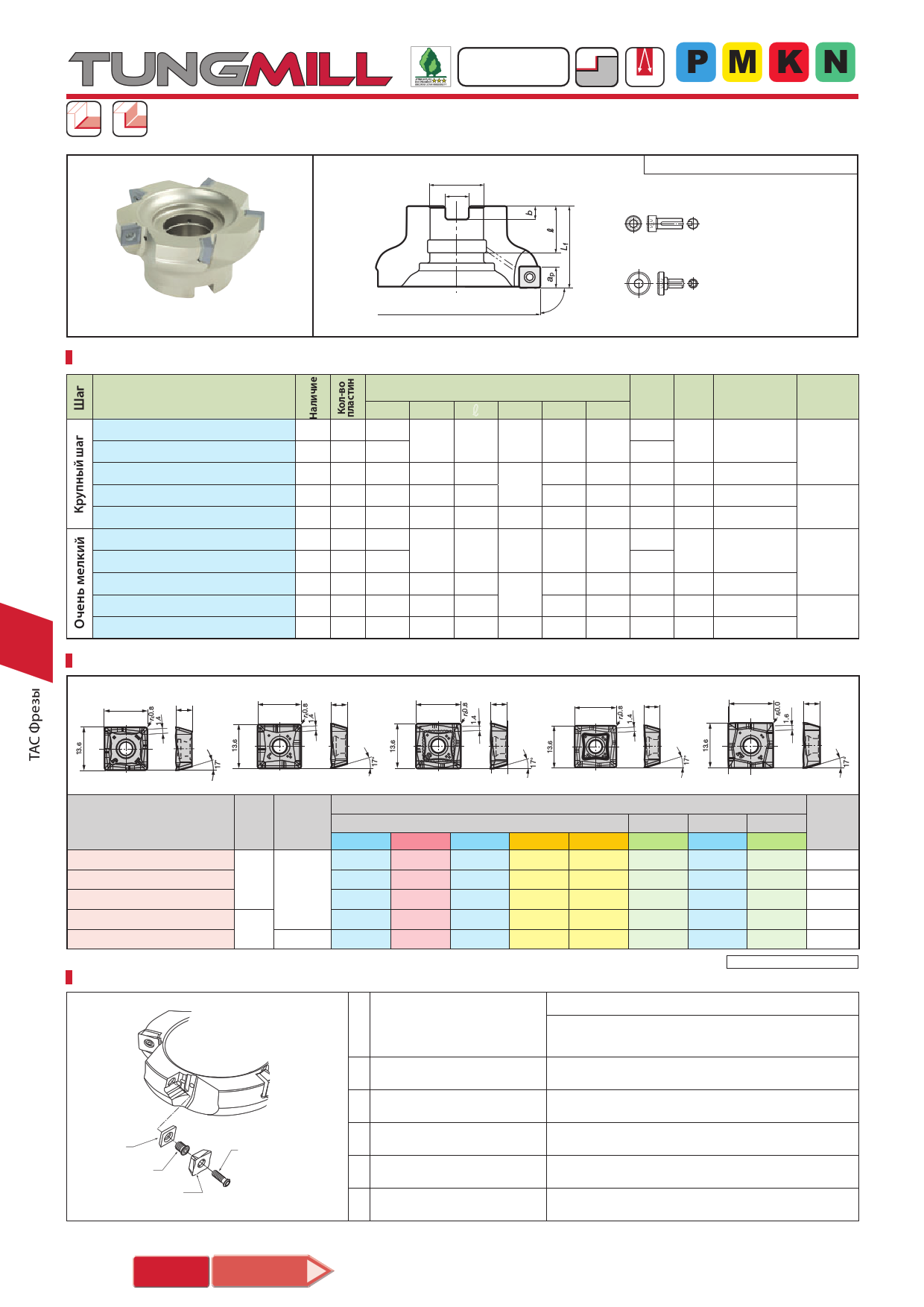

TUNGALOY - Полный каталог - Фрезы TAC - 2014
TPW13
Торцовое Фрезерование
фрезерование уступов
для размещения заказа - tungaloy@tungaloy-tools.ru
Диаметр
90°
50 ~ 125 mm
10 mm
Подача СОЖ
Сталь
Нержавеющая
сталь
Чугун
Цмвеетатнллыые
Для фрезерования прямоугольных уступов из сталей,
нержавеющих сталей, чугунов и цветных металлов
Передний угол: A.R. + 11.5 R.R. – 13 ~ – 10.5
d
a CM1030H
CM1230H
TMBA-M16H
TMBA-M20H
TPW13
Max. ap: 10 mm
Dc
90° Винт для фиксации корпуса фрезы
Показано правое R исполнение
TPW13 (Насадная фреза)
Кaт. No.
TPW13R050M22.0E04
TPW13R063M22.0E05
TPW13R080M27.0E06
TPW13R100M32.0E07
TPW13R125M40.0E08
TPW13R050M22.0E05
TPW13R063M22.0E06
TPW13R080M27.0E08
TPW13R100M32.0E10
TPW13R125M40.0E12
9
Пластины
Размеры (мм)
Dc d r Lf
b
a
Вес
(kg)
Воздушное
отверстие
Винт для
фиксации
корпуса фрезы
Данные по
установке
4 50
0.3
22 20 40 6.3 10.4
Имеются CM1030H
5 63
0.4 9-138A
6 80 27 22
50
7 100 32 28.5
8 125 40 32 63
7 12.4 0.8 Имеются CM1230H
8 14.4 1.2 Имеются TMBA-M16H
9-138B
9 16.4 2.4 Имеются TMBA-M20H
5 50
0.3
22 20 40 6.3 10.4
Имеются CM12x30H
6 63
0.4 9-138A
8 80 27 22
50
10 100 32 28.5
12 125 40 32 63
7 12.4 0.8 Имеются CM12X30H
8 14.4 1.2 Имеются TMBA-M16H
9-138B
9 16.4 2.5 Имеются TMBA-M20H
SWMT1304PDPR-MJ
13.6
5
SWMT1304PDER-ML
13.6
5
SWMT1304PDPR-MS
13.6
5
SWGT1304PDPR-MJ
13.6
5
SWGT1304PDFR-AJ
13.6
5
Рис. 1
Рис. 2
Кaт. No.
SWMT1304PDPR-MJ
SWMT1304PDER-ML
SWMT1304PDPR-MS
SWGT1304PDPR-MJ
SWGT1304PDFR-AJ
Точность Хонингование
M
Имеется
T3130
G
Отсутсвует
Запасные детали
No
Рис. 3
Рис. 4
Рис. 5
Показано правое R исполнение
Сплавы
С покрытием
DLC покрытие Кермет Без покрытия Рисунок
T1115 AH120 AH130 AH140 DS1100 NS740 KS05F
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
: Складские позиции
Детали
Кат. № запасных деталей
TPW13R...
Подкладная
пластина
Винт подкладной
пластины
Пластина
Винт подкладной пластины
Подкладная пластина
Зажимной винт
Зажимной винт
- Ключ
Показано правое R исполнение - Ключ
DTS5-3.5SS
FSSP1102
CSPB-3.5
P-3.5
IP-15D
9 –72
