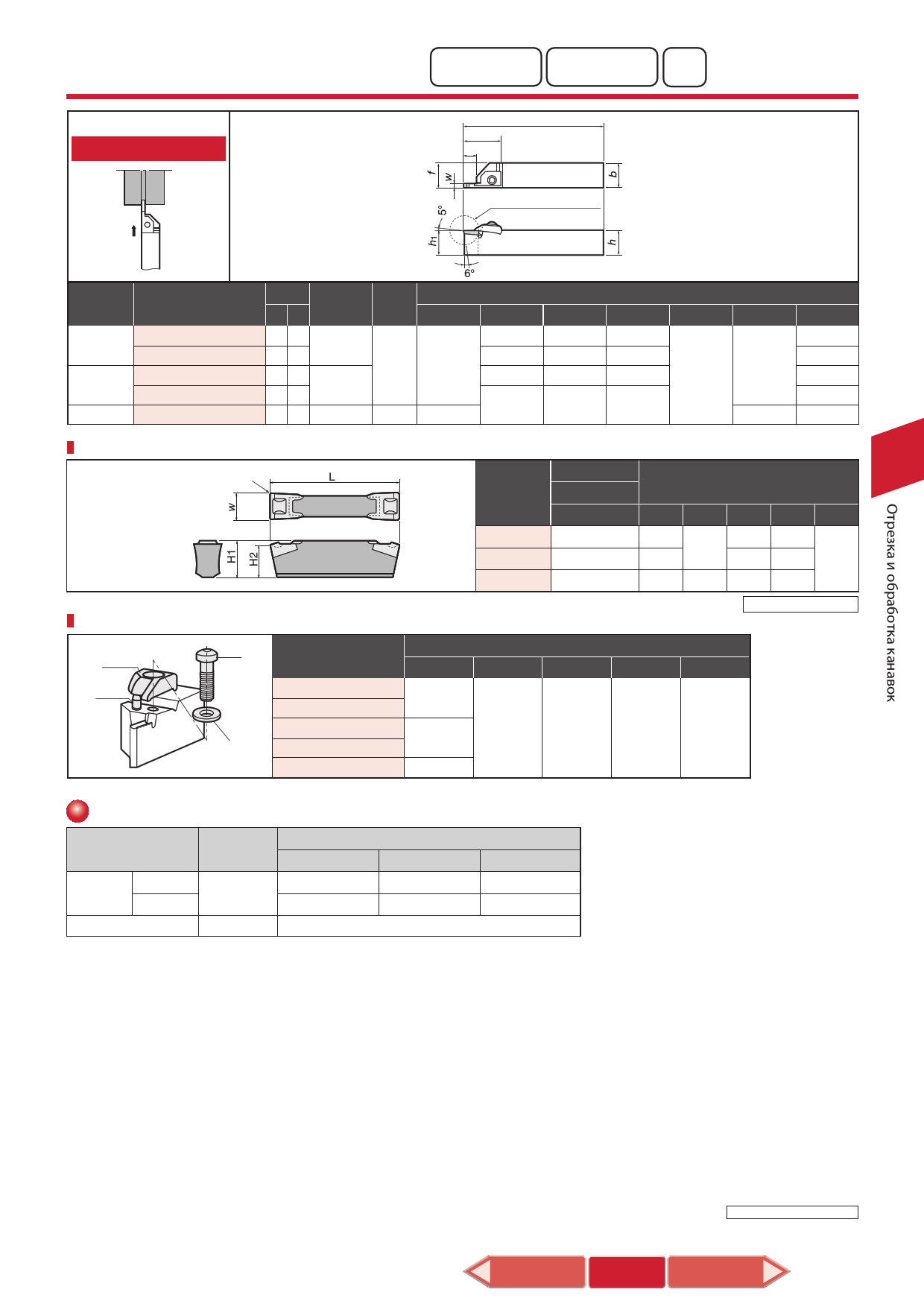

Державки CTW-типа для отрезки и канавки
CT W
Ширина
Макс. глубина канавки
3.0~5.0mm ) 14.0mm, ) 20.0mm
2
вершины
Для обычной отрезки и
проточки
CTW R/L
L2
R1
L1
Max. диаметр обработки Dmax
цельная заготовка
Ширина
канавки
W (мм)
3
4
5
Кат.№
CTWR/L2020-3
CTWR/L2525-3
CTWR/L2020-4
CTWR/L2525-4
CTWR/L2525-5
Наличие
RL
Примен.
пластины
Глубина
проточки
(mm)
CTD3
CTD4
14
CTD5 20
6°
Dmax
32
42
h1
20
25
20
25
Показано правое (R) исполнение
Размеры (мм)
b h L1 L2 f
20 20
20.25
25 25
41 25.25
20 20 150
20.25
25 25
25.25
46 25.25
Применяемые пластины
r
L
Детали
q
e
w Кат.№
CTWR/L2020-3
CTWR/L2525-3
CTWR/L2020-4
r CTWR/L2525-4
CTWR/L2525-5
Кат.№
пластины
CTD3
CTD4
CTD5
класс
покрытие
AH725
Размеры (мм)
W0.1
3
4
5
L
20
25
H1 H2
r
4.3 4
5.3 5 0.2
6.3 6
Упаковка: 5 штук
qЗажим
Детали
w
Зажимной
винт
eЭжектор зажима
rШайба
CTC-3R/L
CTC-4R/L CTS-M6 BP-360 CDW6
CTC-5R/L
Ключ
P-4
6
Стандартные условия резания
Операция
(обрабатываемые
материалы)
Проточка Низкогслтеарлиодистые
Среднеуглеродистые
стали
Отрезка
Скорость
резания
vc (m/min)
100 ~ 150
100 ~ 150
Подача: f (mm/rev)
CTD3
CTD4
0.08 ~ 0.25 0.08 ~ 0.25
0.08 ~ 0.25 0.08 ~ 0.3
0.08 ~ 0.15
CTD5
0.08 ~ 0.25
0.08 ~ 0.3
: Складские позиции
tungaloy@tungaloy-tools.ru
Характеристики Связанные
(6-10 ~ 6-13) страницы
www.tungaloy-tools.ru
