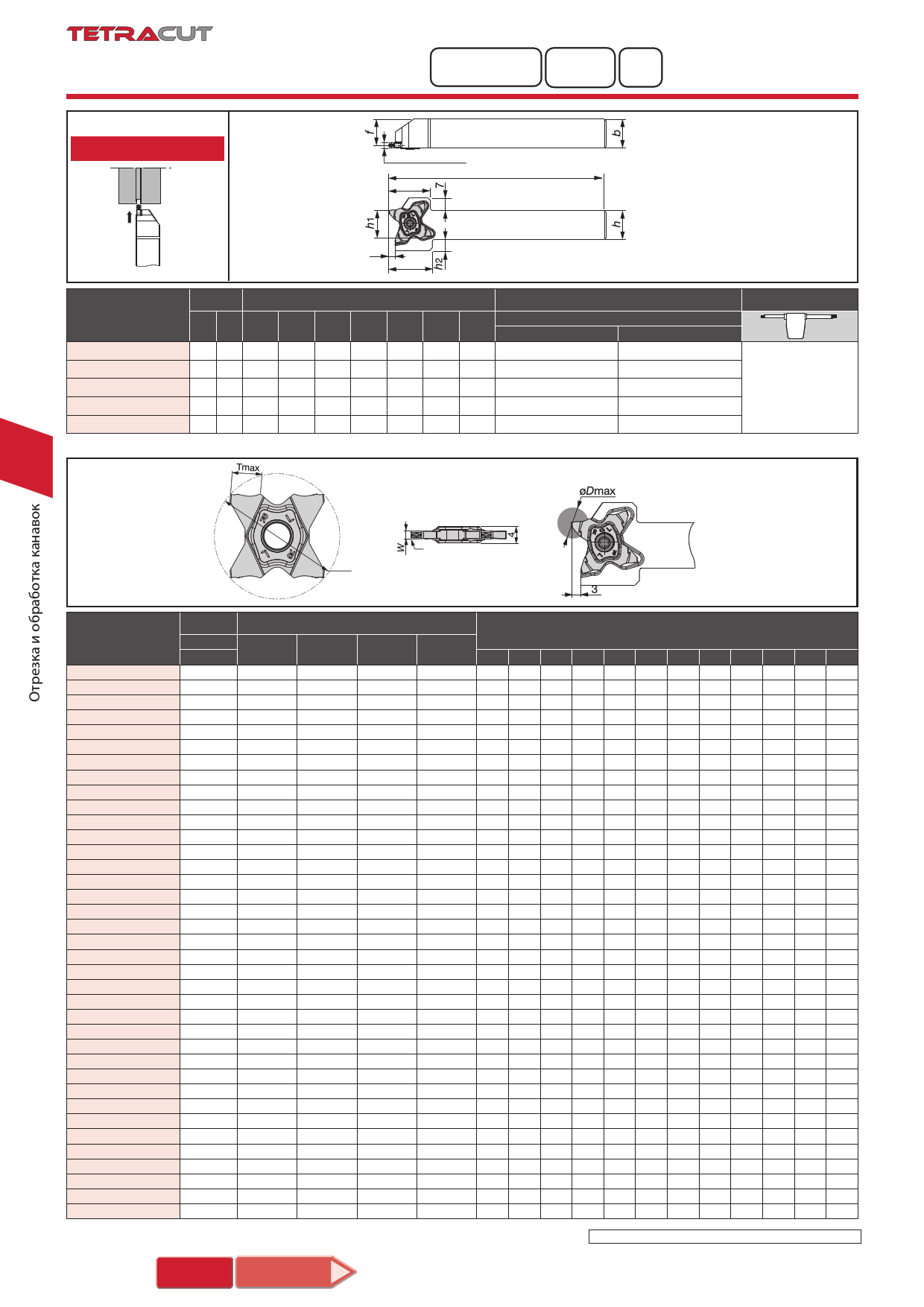

TUNGALOY - Инструмент для обработки канавок и отрезки - 2014
STC
для размещения заказа - tungaloy@tungaloy-tools.ru
Державки STC-типа для обработки наружных канавок
Ширина
Макс. глубина
канавки
4
0.5~3.18mm
) 6.4mm
вершины
Наружная обработка
STC R/L
>$e
3
3
Показано правое (R) исполнение
Кат.№
STCR/L1010-27
STCR/L1212-27
STCR/L1616-27
STCR/L2020-27
STCR/L2525-27
Наличие
R L h1
10
12
16
20
25
Размеры (мм)
b h L1 f h2
10 10 120 8.5 9.5
12 12 120 10.5 8
16 16 120 14.5 6
20 20 120 18.5 2
25 25 135 23.5 -
Детали
L2
Винт
R
L
24 SR 16-212-01397L SR 16-212-01397
24 SR 16-212-01397L SR 16-212-01397
24 SR 16-212-01397L SR 16-212-01397
24 SR 16-212-01397L SR 16-212-01397
- SR 16-212-01397L SR 16-212-01397
Ключ
T-2010/5
6 Пластины
Пластина с 4
вершинами
для канавок
и отрезных
операций
;TH_
Y
+TH_
Показано правое (R) исполнение
Кат.№
Наличие
Размеры (мм)
Отношение глубины проточки(Т) и Макс. диаметра (Dmax)
ПокрытиеAH725
Ширикнраормекжиущей
W ± 0.02
(mm)
Радиус
закругления
r
Макс. глубина
канавки
Tmax
Мазк(дацсги.еоаолтмтьоренветакзряан)ой
T)1.0
T)2.0
T)3.0 T)3.5
T)4.0 T)4.5 T)5.0
T)5.5
T)5.7 T)6.0
T)6.2
T)6.4
TCS27-050-000
0.50 0.00
1.0
2.0 - - - - - - - - - - -
TCS27-050-004
0.50 0.04
2.5
5.0 - - - - - - - - - -
TCS27-075-010
0.75 0.10
2.5
5.0 - - - - - - - - - -
TCS27-080-000
0.80 0.00
1.6
3.2 - - - - - - - - - - -
TCS27-100-006
1.00 0.06
3.5
7.0 600 - - - - - - - -
TCS27-100-010
1.00 0.10
3.5
7.0 600 - - - - - - - -
TCS27-104-000
1.04 0.00
2.0
4.0 - - - - - - - - - -
TCS27-120-000
1.20 0.00
2.0
4.0 - - - - - - - - - -
TCS27-125-010
1.25 0.10
3.5
7.0 600 - - - - - - - -
TCS27-125-020
1.25 0.20
3.5
7.0 600 - - - - - - - -
TCS27-140-000
1.40 0.00
2.0
4.0 - - - - - - - - - -
TCS27-147-000
1.47 0.00
2.5
5.0 - - - - - - - - - -
TCS27-150-010
1.50 0.10 5.7 11.4 600 280 180 130 50 35 - - -
TCS27-150-020
1.50 0.20 5.7 11.4 600 280 180 130 50 35 - - -
TCS27-157-015
1.57 0.15
3.0
6.0 - - - - - - - - -
TCS27-170-010
1.70 0.10
3.0
6.0 - - - - - - - - -
TCS27-175-010
1.75 0.10
3.0
6.0 - - - - - - - - -
TCS27-175-020
1.75 0.20
3.0
6.0 - - - - - - - - -
TCS27-178-018
1.78 0.18
3.0
6.0 - - - - - - - - -
TCS27-185-020
1.85 0.20
3.0
6.0 - - - - - - - - -
TCS27-196-015
1.96 0.15
3.0
6.0 - - - - - - - - -
TCS27-200-010
2.00 0.10 6.4 12.8 600 280 180 130 105 85 60 50 30
TCS27-200-020
2.00 0.20 6.4 12.8 600 280 180 130 105 85 60 50 30
TCS27-222-015
2.22 0.15
3.5
7.0 600 - - - - - - - -
TCS27-230-020
2.30 0.20
3.5
7.0 600 - - - - - - - -
TCS27-239-015
2.39 0.15 5.7 11.4 600 280 180 130 50 35 - - -
TCS27-247-020
2.47 0.20 5.7 11.4 600 280 180 130 50 35 - - -
TCS27-250-010
2.50 0.10 5.7 11.4 600 280 180 130 50 35 - - -
TCS27-250-030
2.50 0.30 5.7 11.4 600 280 180 130 50 35 - - -
TCS27-270-010
2.70 0.10 6.2 12.4 600 280 180 135 105 95 85 78 -
TCS27-287-020
2.87 0.20 6.2 12.4 600 280 180 135 105 95 85 78 -
TCS27-300-000
3.00 0.00 6.4 12.8 600 280 180 135 105 95 85 78 55
TCS27-300-020
3.00 0.20 6.4 12.8 600 280 180 135 105 95 85 78 55
TCS27-300-030
3.00 0.30 6.4 12.8 600 280 180 135 105 95 85 78 55
TCS27-300-040
3.00 0.40 6.4 12.8 600 280 180 135 105 95 85 78 55
TCS27-315-015
3.15 0.15 6.4 12.8 600 280 180 135 105 95 85 78 68
TCS27-318-020
3.18 0.20 6.4 12.8 600 280 180 135 105 95 85 78 68
: Складские позиции / Упаковка: 5 штук
6 –42
