TUNGALOY - Инструментальная оснастка - 2014
для размещения заказа - tungaloy@tungaloy-tools.ru
Системы оснастки
Адаптеры

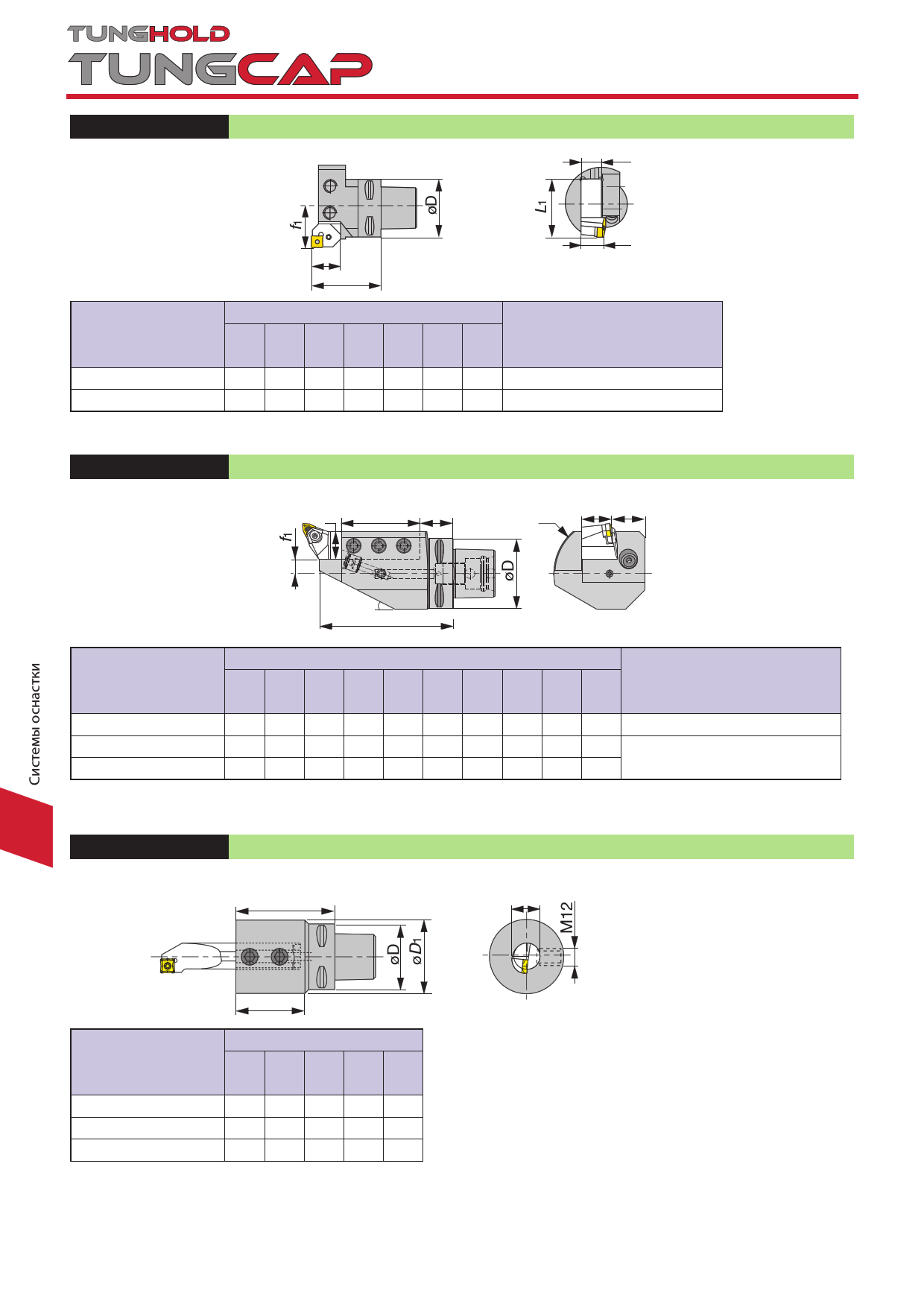

C-ADER/L Адаптер для державки с квадратным хвостовиком
h
I
/2
Кат. №
Размеры (mm)
D f1 L2 f h1 h
L1
C4ADE-20R/L
40 35 54 25 20 20 67
C5ADE-20R/L
50 35 60 20 20 20 67
Державки могут быть использованы после уменьшения длинны хвостовика.
h1
Зажимной винт
SR M10X20DIN912
SR M10X16
C-ASHR/L Адаптер для державки с квадратным хвостовиком
b /2
/3
'1 h1 h2
/1/span>
Кат. №
Размеры (mm)
D L1 L2 L3 f2 h1 b h2 h3 D1
C5ASHR/L201
50 98 63.5 24.5 10 20 20 33 30 90
C6ASHR/L251
63 120 70 30 13 25 25 32 38 100
C8ASHR/L32-1
80 140 95 35 8 32 32 32 40 110
Державки могут быть использованы после уменьшения длинны хвостовика.
12 C-ADI
Адаптер для расточной оправки
L G2
Зажимной винт
SR M10x25 DIN915 45H
SR M12x30 DIN915 45H
Кат. №
C4ADI25
C5ADI20
C5ADI25
/1
Размеры (mm)
D d2 D1 L L1
40 25 60 80 60
50 20 55 75 49
50 25 60 85 60
12 –32
tungaloy@tungaloy-tools.ru www.tungaloy-tools.ru
: Складские позиции/span>
