TUNGALOY - Инструментальная оснастка - 2014
C-ABB
для размещения заказа - tungaloy@tungaloy-tools.ru
Системы оснастки
Адаптер и переходная втулка

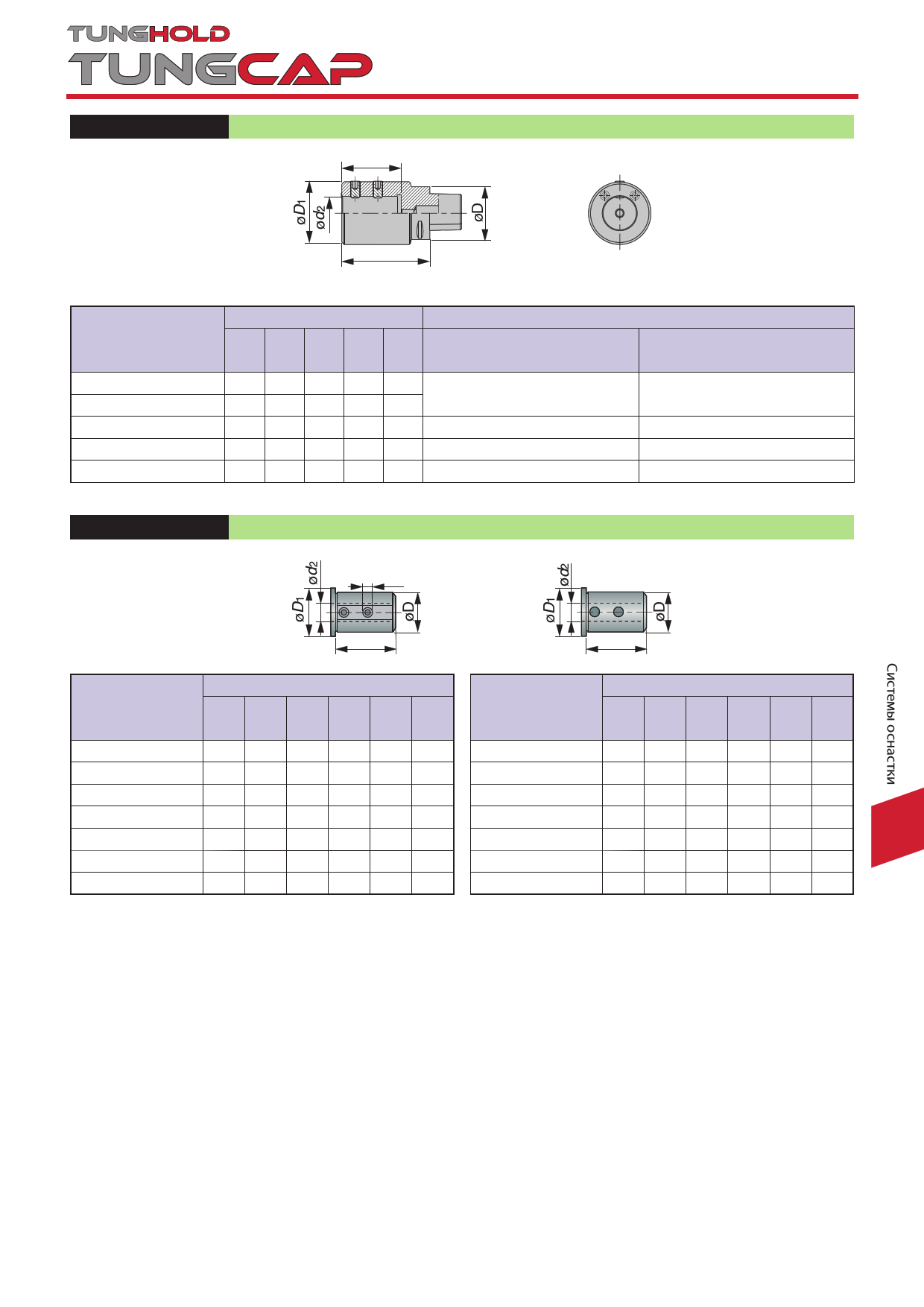

Адаптеры для расточных оправок с переходной втулкой
/1
L
Кат. №
C5ABB-25-60
C6ABB-25-60
C6ABB-40-70
C8ABB25-60
C8ABB40-72
SC
Размеры (mm)
D d2 D1 L L1
50 25 63 100 60
63 25 63 100 60
63 40 75 105 71
80 25 63 100 60
80 40 75 105 71
Зажимной винт
Используется на втулках типа А Используется на втулках типа В
SRM10x20DIN915
SRM12x20DIN915
SRM10x20DIN915
SRM12x20DIN915
SRM10x12DIN1835-B
SRM12x16DIN1835-B
SRM10x12DIN1835-B
SRM12x16DIN1835-B
Переходные втулки для адаптеров C-ABB
Fig. A
Fig. B
G1
Кат. №
SC25T6A
SC25T8A
SC25T10A
SC25T12A
SC25T16B
SC25T20B
SC40T6A
L
Размеры (mm)
D d2 D1 L G1 Fig.
25 6 31 56 M6 A
25 8 31 56 M8 A
25 10 31 56 M8 A
25 12 31 56 M8 A
25 16 31 56 - B
25 20 31 56 - B
40 6 46 58 M6 A
Кат. №
SC40T8A
SC40T10A
SC40T12A
SC40T16B
SC40T20B
SC40T25B
SC40T32B
L
Размеры (mm)
D d2 D1 L G1 Fig.
40 8 46 58 M6 A
40 10 46 58 M8 A
40 12 46 58 M8 A
40 16 46 58 - B
40 20 46 58 - B
40 25 46 58 - B
40 32 46 58 - B
12
tungaloy@tungaloy-tools.ru www.tungaloy-tools.ru
: Складские позиции
12 –33
