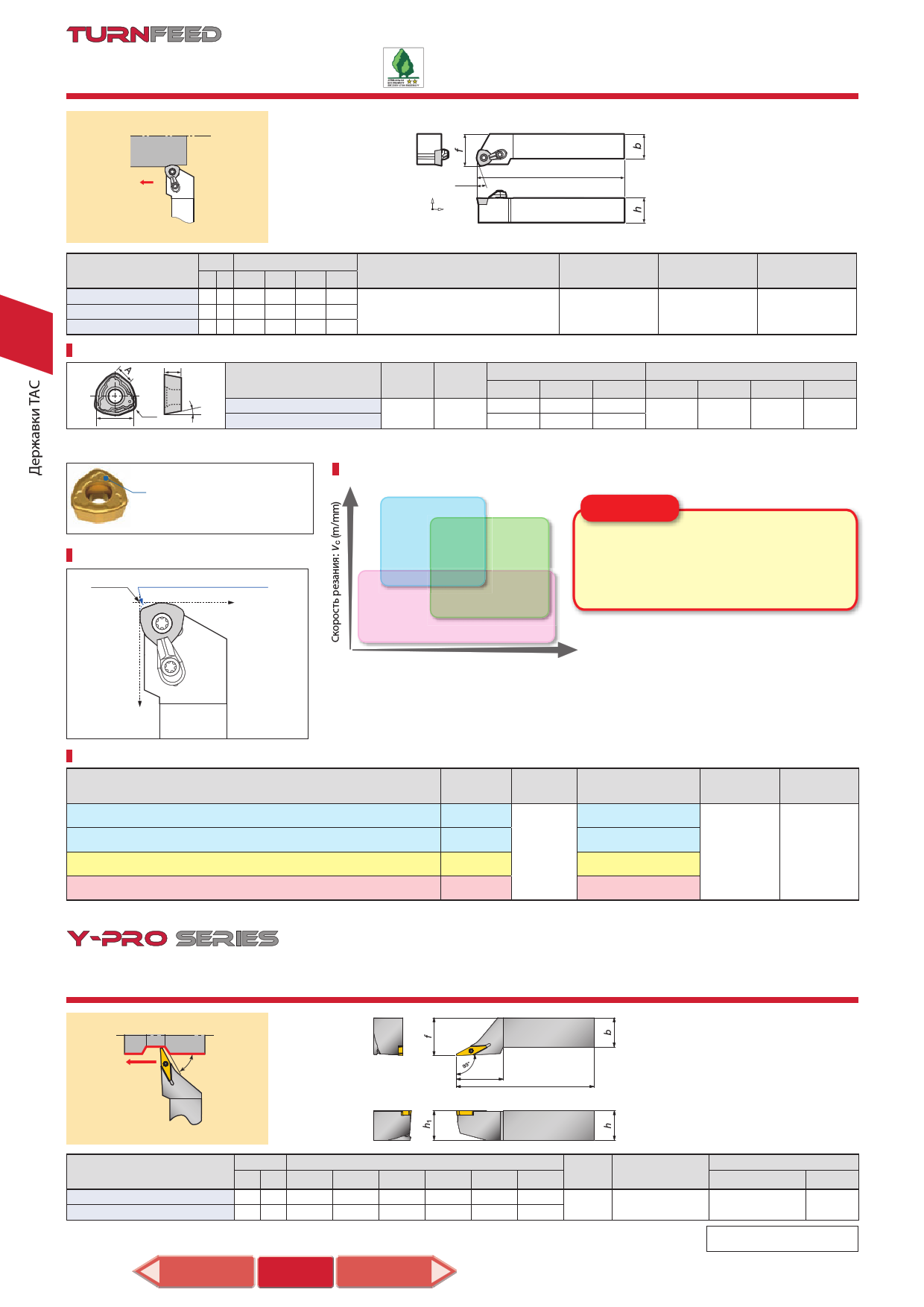

TUNGALOY - Наружные державки TAC - 2014
X-тип
XWXPR/L
для размещения заказа - tungaloy@tungaloy-tools.ru
Положительный передний угол
Система двойного зажима
Точение & Торцевание
20°
0°
0°
L1
XИсполнение режущей кромки
Кат. №
Stock Размеры (mm)
R L h b L1 f
XWXPR/L2525M09 25 25 150 32
XWXPR/L3232P09 32 32 170 40
4 XWXPR/L4040S09 40 40 250 50
Пластины
Соотве. пластины
Зажимной набор Зажимной винт
Показано правое
исполнение R
Ключ
WPMT090725ZPR/L-ML
CSY-20
CSTB-5
IP-20T
T Сплавы
Кат. №
Точность Хонингование
T9115 T9125
r
B
11° WPMT090725ZPR-ML
WPMT090725ZPL-ML
M
Есть
Примечание: Необходимо внимательно выбирать направленность
пластины для правильного использования.
AH120
A
9
Размеры (mm)
BT
15 7
r
2.5
Стружколом ML-типа
Маркировка "L" на переднем углу
лицевой части левосторонней
пластины позволяет легко отличать
направленность.
Область применения
T9115
T9125
Первый выбор
T9125
Метод установки с нулевой точкой
(X0, Z0) R4: Приблизительный радиус при вершине
+Z
• Для обработки на низких и средних
скоростях, а также прерывистого резания.
• Отличные противоударные свойства и
устойчивость к сколам.
AH120
Глубина резания: ap (mm)
T9115
•Для непрерывной обработки на средних и
высоких скоростях.
•Отличные противоударные и износостойкие
качества.
+X
Стандартные условия резания
AH120 (Дополнительный сплав для работы
с нержавеющими и мягкими сталями)
• При обработке нержавеющих и мягких
сталей в случае возникновения сколов или
поломок использовать AH120.
Обрабатываемые материалы
Сплавы
Стружколом
Скорость резания Глубина резания Подача
vc (m/min)
ap (mm)
f (mm/rev)
Мягкие и малоуглеродистые стали (JIS SS400, S25C, etc.) < 180 HB T9125
150 (100 - 250)
Углеродистые и легированные стали (JIS S50C, SCM440, etc.) < 300HB
Нержавеющие стали (JIS SUS304, SUS316, etc.) < 250 HB
Серые и ковкие чугуны (JIS FC250, FCD400, etc.)
T9115
T9125
AH120
ML
150 (100 - 250)
150 (100 - 250)
150 (100 - 250)
0.5 - 2.5 1.5 (0.5 - 2.5)
Примечание: При подрезании с помощью боковой режущей грани максимальная подача должна быть ограничена до 1.0 мм/об.
S-тип
SYJBR/L
Положительный передний угол
Крепление винтом
Сферическая поверхность резания/
Обработка наклонных поверхностей
60
93°
L2
L1
JИсполнение режущей кромки
Кат. № державок
SYJBR/L2020K16
SYJBR/L2525M16
Наличие
RL
h
20
25
Размеры (mm)
b L1 L2
20 125 35
25 150 40
4 –42
СсвтярзаахнанТиренацхыкны(ти4ееч-р6еи)ссктиие(кД1ие4т-аСс1лвт~ияр)зааннинцыые
Детали
(14-1~)
tungaloy@tungaloy-tools.ru
Показано правое
исполнение R
Станд. радиус при
вершине Соотве. пластины
Запасные детали
h1 f r
Зажимной винт Ключ
20
25
25
32
0.8 YWMT16T3 CSTB-2.5L080 T-8F
: Складские позиции
: Временно недоступны
www.tungaloy-tools.ru
