TXN03 / EXN03
Диам. инстр.: Dc (mm), Кол-во оборотов: n (min-1), Подача на зуб Vf (mm/min), Макс. глубина резания: ap = 1.0 mm
16, z = 2 18, z = 2 20, z = 4 22, z = 4 25, z = 5 28, z = 5 30, z = 5 32, z = 6 35, z = 6 40, z = 6 50, z = 8
n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf
3,980 6,370 3,540 5,660 3,180 10,180 2,890 9,250 2,550 12,750 2,270 11,350 2,120 10,600 1,990 11,940 1,820 10,920 1,590 9,540 1,270 10,160
Vc = 200 m/min, fz = 0.8 mm/t
Vc = 200 m/min, fz = 1.0 mm/t
3,980 4,780 3,540 4,250 3,180 7,630 2,890 6,940 2,550 10,200 2,270 9,080 2,120 8,480 1,990 9,550 1,820 8,740 1,590 7,630 1,270 8,130
Vc = 200 m/min, fz = 0.6 mm/t
Vc = 200 m/min, fz = 0.8 mm/t
3,980 6,370 3,540 5,660 3,180 10,180 2,890 9,250 2,550 12,750 2,270 11,350 2,120 10,600 1,990 11,940 1,820 10,920 1,590 9,540 1,270 10,160
Vc = 200 m/min, fz = 0.8 mm/t
Vc = 200 m/min, fz = 1.0 mm/t
2,980 4,770 2,650 4,240 2,390 7,650 2,170 6,940 1,910 9,550 1,710 8,550 1,590 7,950 1,490 8,940 1,360 8,160 1,190 7,140 950 5,700
Vc = 150 m/min, fz = 0.8 mm/t
Vc = 150 m/min, fz = 1.0 mm/t
2,980 3,580 2,650 3,180 2,390 5,740 2,170 5,210 1,910 7,640 1,710 6,840 1,590 6,360 1,490 7,150 1,360 6,530 1,190 5,710 950 4,560
Vc = 150 m/min, fz = 0.6 mm/t
Vc = 150 m/min, fz = 0.8 mm/t
2,980 4,770 2,650 4,240 2,390 7,650 2,170 6,940 1,910 9,550 1,710 8,550 1,590 7,950 1,490 8,940 1,360 8,160 1,190 7,140 950 5,700
Vc = 150 m/min, fz = 0.8 mm/t
Vc = 150 m/min, fz = 1.0 mm/t
2,980 3,580 2,650 3,180 2,390 5,740 2,170 5,210 1,910 7,640 1,710 6,840 1,590 6,360 1,490 7,150 1,360 6,530 1,190 5,710 950 4,560
Vc = 150 m/min, fz = 0.6 mm/t
Vc = 150 m/min, fz = 0.8 mm/t
2,390 1,910 2,120 1,700 1,910 3,060 1,740 2,780 1,530 3,830 1,360 3,400 1,270 3,180 1,190 3,570 1,090 3,270 950 2,850 760 3,040
Vc = 120 m/min, fz = 0.4 mm/t
Vc = 120 m/min, fz = 0.5 mm/t
2,390 2,390 2,120 2,120 1,910 3,820 1,740 3,480 1,530 4,590 1,360 4,080 1,270 3,810 1,190 4,280 1,090 3,920 950 3,420 760 3,650
Vc = 120 m/min, fz = 0.5 mm/t
Vc = 120 m/min, fz = 0.6 mm/t
3,980 6,370 3,540 5,660 3,180 10,180 2,890 9,250 2,550 12,750 2,270 11,350 2,120 10,600 1,990 11,940 1,820 10,920 1,590 9,540 1,270 10,160
Vc = 200 m/min, fz = 0.8 mm/t
Vc = 200 m/min, fz = 1.0 mm/t
2,980 4,770 2,650 4,240 2,390 7,650 2,170 6,940 1,910 9,550 1,710 8,550 1,590 7,950 1,490 8,940 1,360 8,160 1,190 7,140 950 5,700
Vc = 150 m/min, fz = 0.8 mm/t
Vc = 150 m/min, fz = 1.0 mm/t
800 640 710 570 640 1,020 580 930 510 1,280 450 1,130 420 1,050 400 1,200 360 1,080 320 960 250 1,000
Vc = 40 m/min, fz = 0.4 mm/t
Vc = 40 m/min, fz = 0.5 mm/t
1,990 600 1,770 530 1,590 950 1,450 870 1,270 1,270 1,140 1,140 1,060 1,060 990 1,190 910 1,090 800 960 640 1,020
Vc = 100 m/min, fz = 0.15 mm/t
Vc = 100 m/min, fz = 0.2 mm/t
1,190 100 1,060 80 950 150 870 140 760 190 680 170 640 160 600 180 550 170 480 140 380 150
Vc = 60 m/min, fz = 0.04 mm/t
Vc = 60 m/min, fz = 0.05 mm/t
Таблица приведенная выше показывает условия для фрез
со стандартным хвостовиком. При использовании фрез с
длинным хвостовиком количество зубьев может быть другим.
В этом случае условия обработки должны быть изменены в
соответствии с : "Использование стандартного и длинного
хвостовика" показанных на предыдущей странице.
Условия обработки зачастую ограничены жёсткостью и
мощностью станка, а также, жёсткостью обрабатываемой
детали. При подборе режимов резания, начинайте с половины
указанных величин, а затем постепенно увеличивайте их
удостоверившись что станок работает нормально.
9

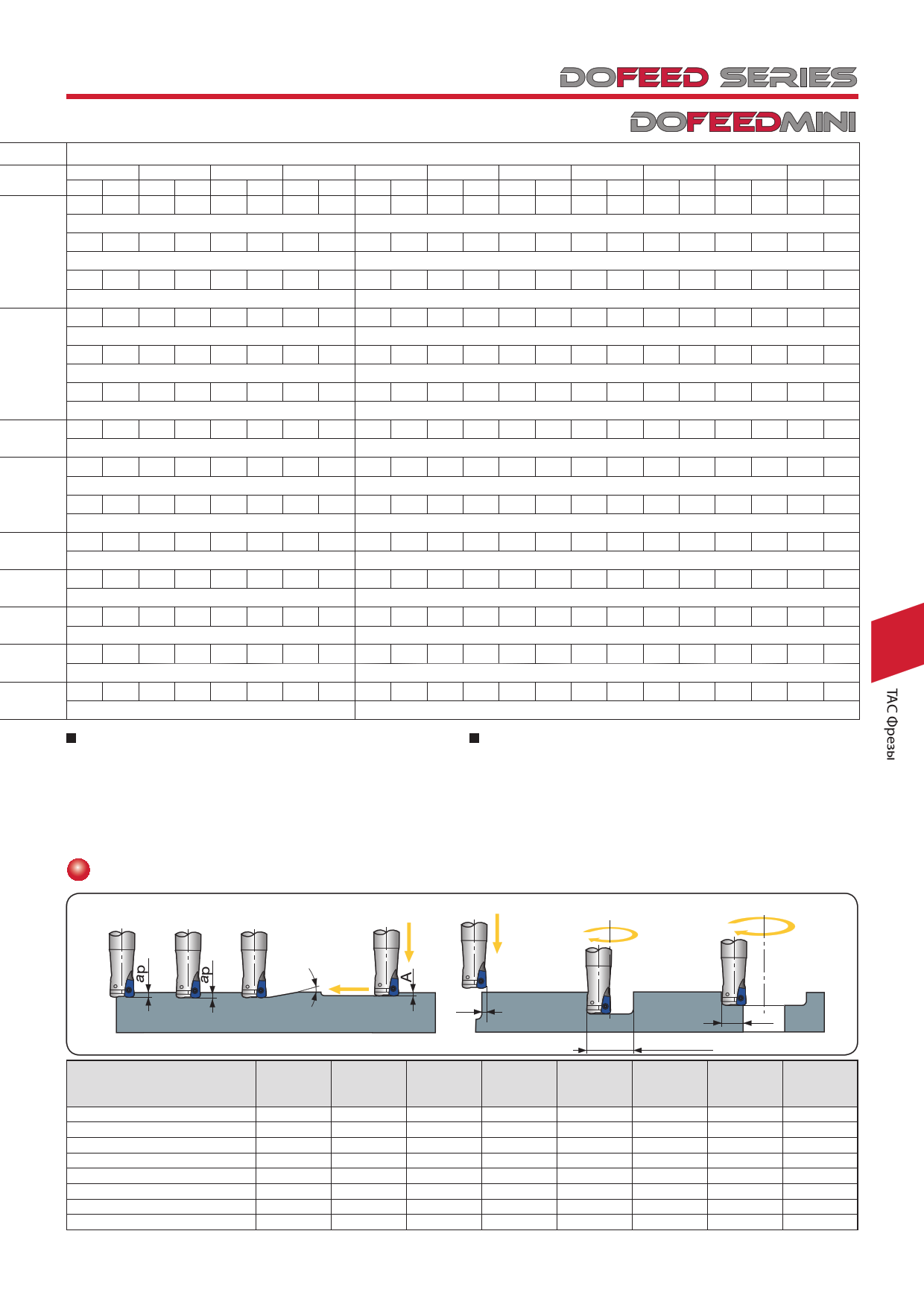

Возможности обработки
Фрезерование
уступов
Пазовое
фрезерование
Обработка
наклонных
плоскостей
Врезание канавок
на малую глубину
Плунжерное
фрезерование
Сверление
(винтовая подача)
Расточка
отверстий
Профилирование
W
Кaт. No.
Диам.
инстр.
Макс. глубина
резки
Макс. угол
наклона
Dc (mm) ap (mm)
EXN03R016M16.0- 16 1 2.1°
EXN03R018M16.0- 18 1 1.7°
EXN03R020M20.0- 20 1 1.4°
EXN03R022M20.0- 22 1 1.2°
EXN03R025M25.0- 25 1 1.0°
EXN03R028M25.0- 28 1 0.8°
EXN03R030M32.0- 30 1 0.7°
EXN03R032M32.0- 32 1 0.7°
Для инструмента диаметром до 33мм, пазовое фрезерование, наклонная или
контурная обработка не рекомендуются, так как существует возможность повторной
резки стружки
Макс. глубина
врезания
A (mm)
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
Макс.
ширина
врезания
W (mm)
3.5
3.5
3.5
3.5
3.5
3.5
3.5
3.5
tungaloy@tungaloy-tools.ru www.tungaloy-tools.ru
ae
D1, D2
Mин. обрабат.
диам.
D1 (mm)
22
26
30
34
40
46
50
54
Макс.обрабат.
диам.
D2 (mm)
30
34
38
42
48
54
58
62
Макс. ширина
при расточке
отверстий
ae (mm)
12.5
14.5
16.5
18.5
21.5
24.5
26.5
28.5
9 –95
